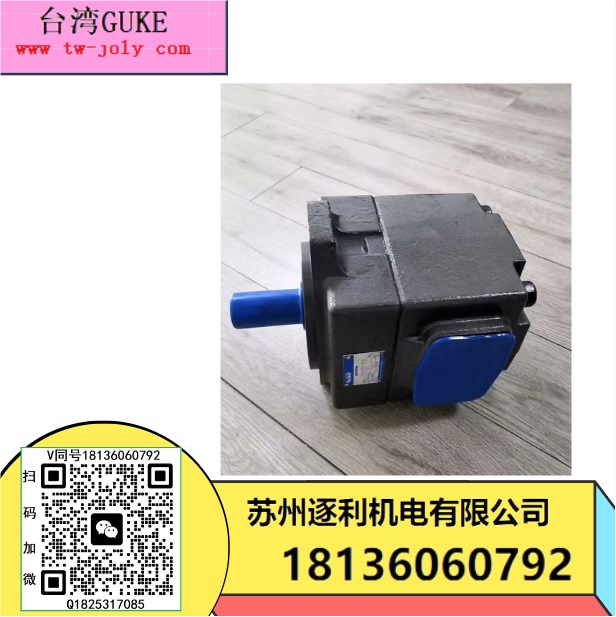

GUKE高壓葉片泵PV2R泵PVL3-116-F-1R-U液壓泵94/85/76定量泵

液壓傳動基礎知識之壓力和流量

液壓傳動中的主要參數是壓力和流量，了解這兩大參數的概念、基本特性和應用，有助于深入理解液壓傳動的基本工作原理和特性。

一、壓力

1．壓力的概念

液體在單位面積上所受的法向力稱爲壓力（在物理學中稱爲壓強），壓力通常用p表示。若在液體的面積么上受均勻分布的作用力F，則壓力可表示爲：

p=F/A

壓力的國標單位爲N/m2(牛／米2)，即Pa(帕)；工程上常用MPa(兆帕)、bar(巴)和kgf/cm2，它們的換算關系爲：

1MPa=10bar=106Pa=10.2kgf/cm2

2．靜壓傳遞

      據帕斯卡原理可知，在密閉容器中的靜止液體，由外力作用在液面的壓力能等值地傳到液體內部的所有各點。
如圖2-1所示，A1、A2分別爲液壓缸1和2的活塞面積，兩缸用管道連通。大活塞缸2內的活塞上有重力W,當給小活塞缸1的活塞上施加力F1時，液體中就産生了的壓力。隨著F1的增加，液體的壓力也不斷增加，當壓力到達平衡時，大活塞缸2的活塞開始運動。

帕斯卡原理

圖2-1  帕斯卡原理的應用

1-小活塞缸；2-大活塞缸；3-管道

可見，靜壓力傳動有以下特點。

傳動必須在密封容器內進行。

液壓系統內壓力大小取決于外負載的大小。也就是說，液體的壓力是由于受到各種形式的阻力而形成的，當外負載W=0時，則p=0。

液壓傳動可以將力放大，力的放大倍數等于活塞面積之比。

3．靜壓力基本方程

靜止液體內部受力情況可用圖2-2來說明。設容器中裝滿液體，在任意一點A處取一微小面積dA，該點距液面深度爲h，距坐標原點高度爲乙容器液平面距坐標原點爲Z0。爲了求得任意一點A的壓力，可取dA·矗這個液柱爲分離體，見圖2.2(b)。根據靜壓力的特性，作用于這個液柱上的力在各方向都呈平衡，現求各作用力在Z方向的平衡方程。微小液柱頂面上的作用力爲p0dA(方向向下)，液柱本身的重力G=ρghdA(方向向下)，液柱底面對液柱的作用力爲pdA(方向向上)，則平衡方程爲：

pdA=P0dA+ρghdA

故P=P0+ρgh。

靜壓力基本方程

圖2-2靜止液體內壓力分布規律

 分析上式可知：

（1）靜止液體中任一點的壓力均由兩部分組成，即液面上的表面壓力P0和液體自重而引起的對該點的壓力ρgh。

（2）靜止液體內的壓力隨液體距液面的深度變化呈線性規律分布，且在同一深度上各點的壓力相等，壓力相等的所有點組成的面爲等壓面，很顯然，在重力作用下靜止液體的等壓面爲一個平面。

（3）可通過下述三種方式使液面産生壓力p0：

通過固體壁面（如活塞）使液面産生壓力；

通過氣體使液面産生壓力；

通過不同質的液體使液面産生壓力。

4．壓力的表示方法

壓力的表示方法有絕對壓力和相對壓力兩種。

以絕對真空（p=0)爲基準，所測得的壓力爲絕對壓力；以大氣壓pa爲基準，測得的壓力爲相對壓力。

若絕對壓力大于大氣壓，則相對壓力爲正值，由于大多數測壓儀表所測得的壓力都是相對壓力，所以相對壓力也稱爲表壓力；若絕對壓力小于大氣壓，則相對壓力爲負值，比大氣壓小的那部分稱爲真空度。

圖2-3清楚地給出了絕對壓力、相對壓力和真空度三者之間的關系。

壓力的表示方法

圖2-3絕對壓力、相對壓力及真空度的關系

5．液體作用在固體壁面上的力

液體流經管道和控制元件，并推動執行元件做功，都要和固體壁面接觸。因此，需要計算液體對固體壁面的作用力。

當固體壁面爲一平面時，流體對平面的作用力E等于流體的壓力p乘以該平面的面積么，即F=pA

二、流量

1．流量的概念

流量是指單位時間內流過某一通流截面的液體體積，用g表示。流量的國標單位爲m3/S(立方米/秒)，工程上常用的單位是L/min，它們的換算關系爲：1m3/S=6×104L/min。

油液通過截面積爲么的管路或液壓缸時，其平均流速用v表示。

活塞或液壓缸的運動速度等于液壓缸內油液的平均速度，其大小取決于輸入液壓缸的流量。

2．液流的連續性

理想狀態，液體在同一時間內流過同一通道兩個不同通流截面的體積相等。

如圖2-4所示管路中，流過截面1和2的流量分別爲q1和q2，截面面積分別爲A1、A2，液體流經截面1、2時的平均流速分別爲v1、v2。根據液流連續性原理，q1=q2，即

v1A1=v2A2=常量。

上式表明，液體在無分支管路中穩定流動時，流經管路不同截面時的平均流速與其截面積大小成反比。管路截面積小的地方平均流速大，管路截面積大的地方平均流速小。

25V-10A-（1A 1B 1C 1D）-22R
25V-12A-（1A 1B 1C 1D）-22R
25V-14A-（1A 1B 1C 1D）-22R
25V-15A-（1A 1B 1C 1D）-22R
25V-17A-（1A 1B 1C 1D）-22R
25V-19A-（1A 1B 1C 1D）-22R
25V-21A-（1A 1B 1C 1D）-22R
25V-25A-（1A 1B 1C 1D）-22R
35VQ35A-1CR  25VQ17A-1CR  45VQ60A-86CR  4525VQ60A12-1CCL  3520VQ21A8-1CCR  2520VQ12A5-1CCR  45VQ57A-1BL  35V骨架油封  25V15AM-IA22R  35V38A-1CR  20VQ系列  25VQ系列  35VQ系列  45VQ系列  20V系列  25V系列  35V系列  45V系列  泵芯  20VQ  20V  25VQ  25V  35VQ  35V  45VQ  45V  4535VQ  4535V  4525VQ  4525V  4520V  4520VQ  3525VQ  3525V  3520V  3520VQ  2520VQ  2520V  25V-10A  25V-12A  25V-14A  25V-15A
45VQ57A-1CL 4535VQ50A35-1DD 4520V60A12-1CCL 25VQ14A-1CF 25VQ14A-1DR 35V25A-1CR  3525VQ-38A21-1CCR 35V38A-1CR 35VQ30A-1BR 45V60A-1AR 4525V-60A17-1CC-22L  45VQ60A-1BL
25VQ21A-86C20R
DSG-01-2B2-D24-N1-50    DSG-01-2B2-A120-N1-50    DSG-01-2B2-A240-N1-50    DSG-01-2B2L-D24-N1-50    DSG-01-2B2B-D24-N1-50    DSG-01-2B2A-...-N1-50    DSG-01-2B3-...-N1-50    DSG-01-2B3B-...-N1-50    DSG-01-2B3A-...-N1-50    DSG-01-2B4B-...-N1-50    DSG-01-2B60B-...-N1-50    DSG-01-2B8-...-N1-50    DSG-01-2B10B-...-N1-50    DSG-01-2B11B-...-N1-50    DSG-01-2B2-D24-50    DSG-01-2B2-A120-50    DSG-01-2B2-A240-50    DSG-01-2B2L-...-50    DSG-01-2B2B-...-50    DSG-01-2B2A-...-50    DSG-01-2B3-...-50    DSG-01-2B3B-...-50    DSG-01-2B3A-...-50    DSG-01-2B4B-...-50    DSG-01-2B60B-...-50    DSG-01-2B8-...-50    DSG-01-2B10B-...-50    DSG-01-2B11B-...-50    DSG-01-3C2-D24-N1-50    DSG-01-3C2-A120-N1-50    DSG-01-3C2-A240-N1-50    DSG-01-3C4-D24-N1-50    DSG-01-3C4-A120-N1-50    DSG-01-3C4-A240-N1-50    DSG-01-3C60-D24-N1-50    DSG-01-3C60-A120-N1-50    DSG-01-3C60-A240-N1-50    DSG-01-2D2-D24-N1-50    DSG-01-2D2-A120-N1-50    DSG-01-2D2-A240-N1-50    DSG-01-2N2-...-N1-50    DSG-01-3C9-...-N1-50    DSG-01-3C10-...-N1-50    DSG-01-3C11-...-N1-50    DSG-01-3C12-...-N1-50    DSG-01-3C2-D24-50    DSG-01-3C2-A120-50    DSG-01-3C2-A240-50    DSG-01-3C4-D24-50    DSG-01-3C4-A120-50    DSG-01-3C4-A240-50    DSG-01-3C60-D24-50    DSG-01-3C60-A120-50    DSG-01-3C60-A240-50    DSG-01-2D2-D24-50    DSG-01-2D2-A120-50    DSG-01-2D2-A240-50    DSG-01-2N2-...-50    DSG-01-3C9-...-50    DSG-01-3C10-...-50    DSG-01-3C11-...-50    DSG-01-3C12-...-50    DSG-02-2B2-DL (DC24V)    DSG-02-2B2-DL (AC220V)    DSG-02-3C2-DL (DC24V)    DSG-02-3C2-DL (AC220V)    DSG-02-3C3-DL (DC24V)    DSG-02-3C3-DL (AC220V)    DSG-02-3C4-DL （DC24V)    DSG-02-3C4-DL （AC220V)    DSG-02-3C6-DL (DC24V)    DSG-02-3C6-DL (AC220V)    DSG-02-2B2-LW (DC24V)    DSG-02-2B2-LW (AC220V)    DSG-02-3C2-LW (DC24V))    DSG-02-3C2-LW (AC220V)    DSG-02-3C3-LW (DC24V))    DSG-02-3C3-LW (AC220V)    DSG-02-3C4-LW (DC24V)    DSG-02-3C4-LW (AC220V)    DSG-02-3C6-LW (DC24V)    DSG-02-3C6-LW (AC220V)
SQP2 SQP2-21-1B-18 SQP2-15-1C-18  SQP1-2-1A/B/C/D-18 SQP1-3-1A/B/C/D-18 SQP1-4-1A/B/C/D-18 SQP1-5-1A/B/C/D-18 SQP1-6-1A/B/C/D-18 SQP1-7-1A/B/C/D-18 SQP1-8-1A/B/C/D-18 SQP1-10-1A/B/C/D-18 SQP1-11-1A/B/C/D-18 SQP1-12-1A/B/C/D-18 SQP1-14-1A/B/C/D-18  SQP2-10-(1A 1B 1C 1D)-18 SQP2-12-(1A 1B 1C 1D)-18 SQP2-14-(1A 1B 1C 1D)-18 SQP2-15-(1A 1B 1C 1D)-18 SQP2-17-(1A 1B 1C 1D)-18 SQP2-19-(1A 1B 1C 1D)-18 SQP2-21-(1A 1B 1C 1D)-18 SQP2-25-(1A 1B 1C 1D)-18
PV2R1-6-F-R PV2R1-8-F-R PV2R1-10-F-R PV2R1-12-F-R PV2R1-14-F-R PV2R1-17-F-R PV2R1-19-F-R PV2R1-21-F-R PV2R1-23-F-R PV2R1-25-F-R PV2R1-28-F-R PV2R1-31-F-R PV2R1-33-F-R PV2R2-23 PV2R2-26 PV2R2-33 PV2R2-41 PV2R2-47 PV2R2-53 PV2R2-59 PV2R2-65
PV2R2-75 PV2R2-31   PV2R1-4RAF1  PV2R1-6RAF1  PV2R1-8RAF1  PV2R1-10RAF1  PV2R1-12RAF1  PV2R1-14RAF1  PV2R1-17RAF1  PV2R1-19RAF1  PV2R1-23RAF1  PV2R1-25RAF1  PV2R1-28RAF1  PV2R1-31RAF1
PV2R1-6-FR   PV2R1-8-FR   PV2R1-10-FR PV2R1-12-FR   PV2R1-14-FR   PV2R1-17-FR   PV2R1-19-FR   PV2R1-21-FR   PV2R1-23-FR   PV2R1-25-FR   PV2R1-28-FR   PV2R1-31-FR  PV2R1-4-FR
PV2R1-6 PV2R1-8 PV2R1-10 PV2R1-12 PV2R1-14 PV2R1-17 PV2R1-19 PV2R1-23 PV2R1-25 PV2R1-28 PV2R1-31
PV2R24-41-136-F-REAA-41 PV2R24-47-184-F-REAA-41 PV2R24-53-184-F-REAA-41 PV2R24-59-153-F-REAA-41 PV2R24-65-237-F-REAA-41 PV2R24-75-200-F-REAA-41 PV2R24-47-153-F-REAA-41 PV2R24-65-200-F-REAA-41 PV2R24-53-136-F-REAA-41
PV2R34-76-153-F-REAA-41 PV2R34-85-184-F-REAA-41 PV2R34-94-136-F-REAA-41 PV2R34-108-184-F-REAA-41 PV2R34-116-200-F-REAA-41 PV2R34-125-237-F-REAA-41 PV2R34-76-136-F-REAA-41 PV2R34-94-184-F-REAA-41 PV2R34-85-200-F-REAA-41
PV2R12-25-33 PV2R12-25-41 PV2R12-25-47 PV2R12-25-53 PV2R12-25-59 PV2R12-25-65 PV2R12-25-75 PV2R12-28-33 PV2R12-28-41 PV2R12-28-47 PV2R12-28-53 PV2R12-28-59 PV2R12-28-65 PV2R12-28-75 PV2R12-31-59
PV2R2-26-F-RAA-41 PV2R2-33-F-RAA-41 PV2R2-41-F-RAA-41 PV2R2-47-F-RAA-41 PV2R2-53-F-RAA-41 PV2R2-59-F-RAA-41 PV2R2-65-F-RAA-41 PV2R2-75-F-RAA-41 S-PV2R2-26 S-PV2R2-33 S-PV2R2-41 S-PV2R2-47 S-PV2R2-53 S-PV2R2-59 S-PV2R2-65 S-PV2R2-75 PV2R2-41-F1 PV2R2-33-F1
PVL2-26 PVL2-33 PVL2-41 PVL2-47 PVL2-53 PVL2-59 PVL2-65 PVL2-75 PV2R2-26 PV2R2-33 PV2R2-41 PV2R2-47 PV2R2-53 PV2R2-59 PV2R2-65 PV2R2-75
