淺談液壓系統緩沖回路

緩沖回路的作用，在于使工作部件在行程終點前預先減速、延緩其停止或換向的時間，以及延緩調壓卸載回路的卸載和升壓過程來達到緩和沖擊的目的。爲了消除或減小液壓沖擊，除了可以在液壓元件本身結構上采取某些措施(如在液壓缸端部設置緩沖裝置，在溢流閥閥芯中設置阻尼)外，還可在 液壓系統設計中采用緩沖回路。

(1)回路中的緩沖處理方法

1)普通標準型液壓缸在行程的兩端設有緩沖裝置，使液壓缸在行程兩端能平滑停止。

然而，當活塞在行程中途停止或反轉時，由于運動部件的動能會引起激烈的沖擊。爲此在液壓缸的端部設置小型溢流閥以消除沖擊，此閥的調定壓力須超過最大工作壓力的5%-10%。

如圖2所示，在缸的兩油路上設置靈敏的小型直動式滋流，以消除活塞在行程中停止或換向時出現的沖擊。回路中的單向閥作補油閥用。該回路適于運動部件質量大、定位精度高的場合。

2)采用行程節流閥的緩沖回路(圖3)。在液壓缸的一側油路上接人行程節流閥，當活塞行至預定位置時，擋塊壓下行程節流閥，使運動部件逐漸減速直至停止，從而避免沖擊。該回路緩沖效果較好，但緩沖行程固定不變。適用于工況固定的場合。這種方法，同樣適用于對液壓馬達的處理。

3)爲了減小回路的沖擊，各閥件、泵及液壓缸之間的管路應盡量縮短，并減少不必要的管路彎曲。經驗證明，因爲管路複雜而産生噪聲時，在振動的地方接人軟管是非常簡單而有效的處理方法。

4)使用合適的蓄能器來緩和沖擊效果良好。蓄能器應設置在産生沖擊位置的附近，可選用氣囊型蓄能器，其本身慣性小，適合于消除沖擊。

(2)緩沖回路

1)采用電液換向閥的緩沖回路(圖4)。它是靠調節節流器1, 2的開度來控制液動換向閥閥芯的移動速度，從而使液壓缸平穩無沖擊地?fù)Q向。這種緩沖回路適用于沖擊較小的場合。

2)采用溢流閥和電液換向閥的聯合緩沖回路(圖5)。由溢流閥的遠控口引出電液換向閥的控制壓力油。換向時，電液換向閥和二位閥同時通電，因爲隻有液動閥閥芯動作完全停止后，進人液壓缸的油液壓力才能上升，推動活塞運動。液壓缸不工作時泵卸載。背壓閥1使系統卸載時能保持‘定的壓力，以供操縱電液閥。該回路適用于大功率系統。

3)液壓泵卸載緩沖回路(圖6)。在滋流閥I的遙控油路中，串入一阻尼器2，控制溢流閥閥芯的移動速度，延長溢流閥開啓或關閉時間，從而減小從保壓到卸載或從卸載到升壓過程中的液壓沖擊。

PCV-W-02M
TVC-W-02M

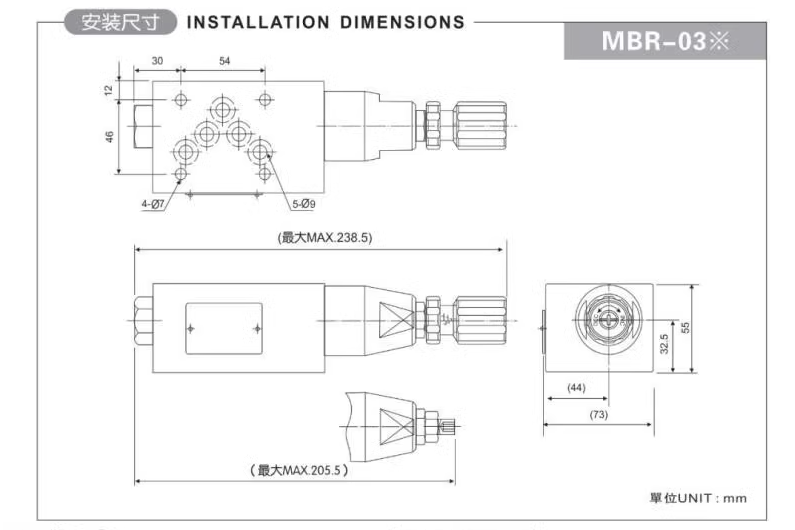

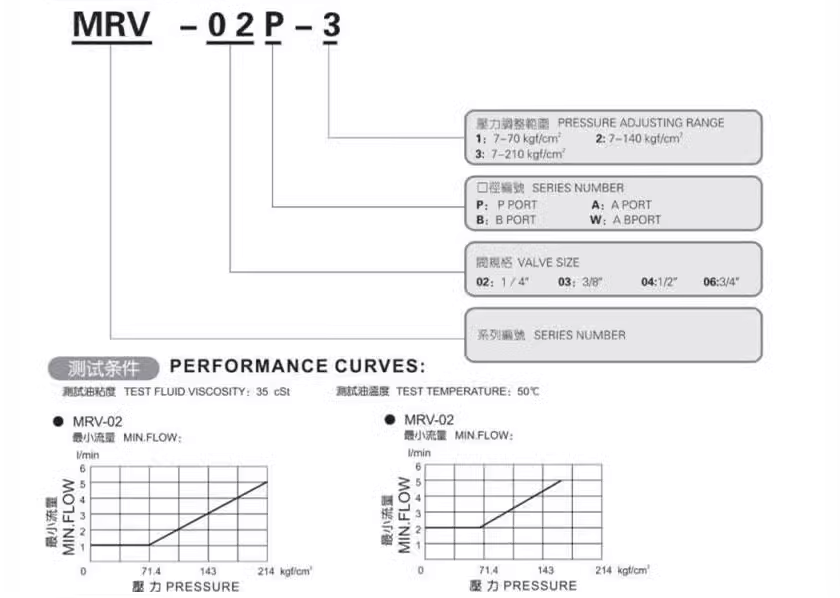

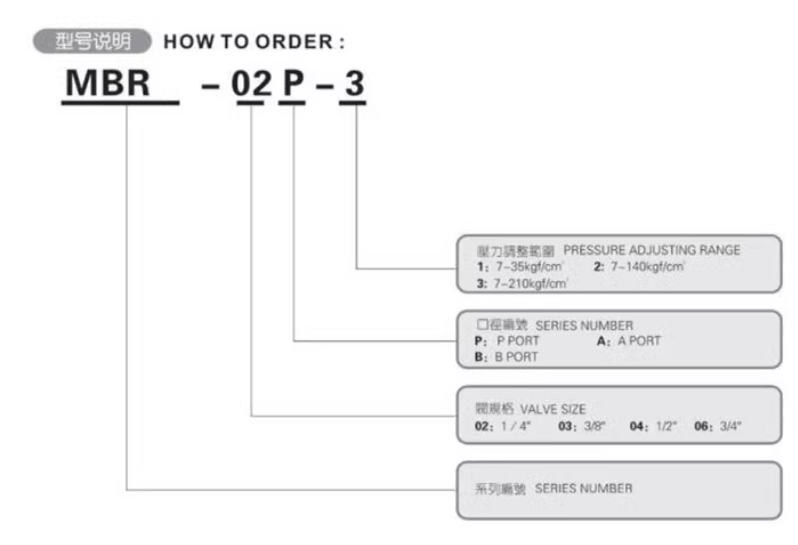

BRV-B-02M BRV-P-02M BRV-A-02M BRV-B-02M

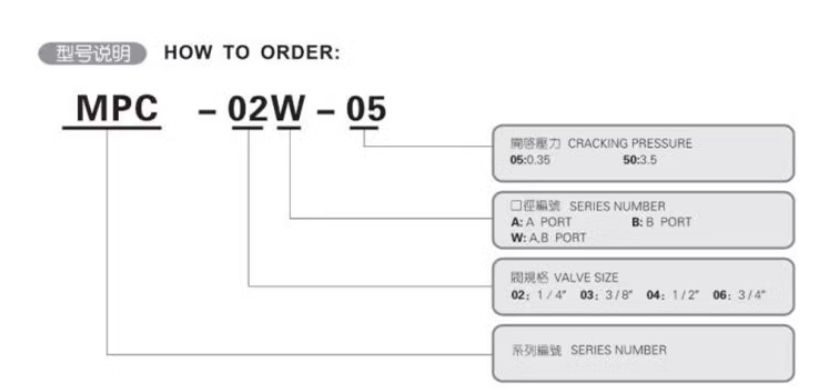

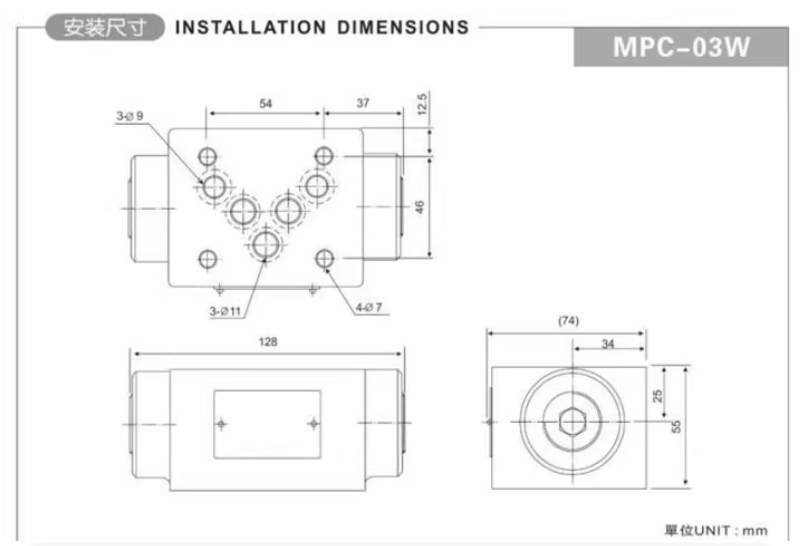

MPCV-02W-    MPCV-02A-    MPCV-02B-    MPCV-03W-    MPCV-03A-    MPCV-03B-    MPCV-04W    MPCV-04A    MPCV-04B    MPCV-06W    MPCV-06A    MPCV-06B    MPC-02W-    MPC-02A-    MPC-02B-    MPC-03W-    MPC-03A-    MPC-03B-    MPC-04W-    MPC-04A- MPC-04B-    MPC-06W-    MPC-06A-    MPC-06B-
