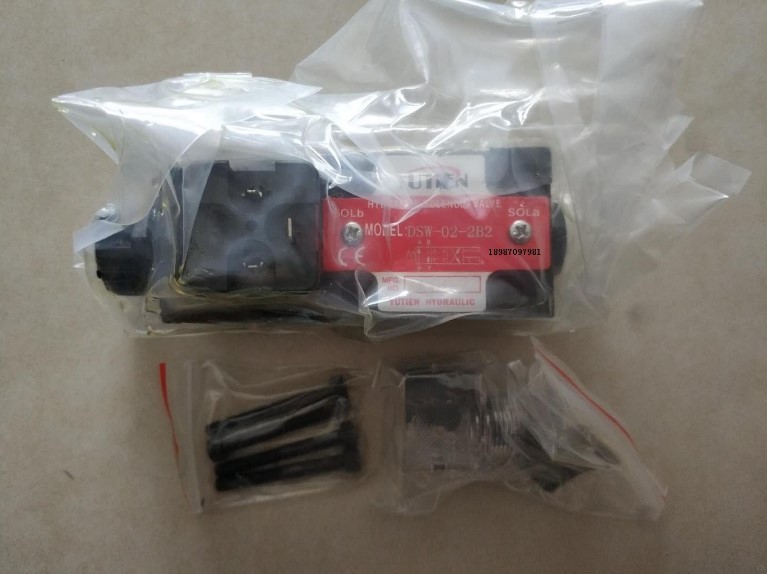

YUTIEN油田DSW-03-3C4 3C2 3C6 C5 2B2 2D2 2B60B液壓電磁換向閥

液壓站選用過濾器注意事項

液壓系統吸油過濾器，管路過濾器和回油過濾器完成油液過濾淨化，選用過濾器要注意以下幾點：

①吸油口過濾器應該選用過濾精度低，通流能力大的過濾器，流通能力差的吸油過濾器容易造成空穴，吸油過濾器用于阻擋大顆粒污染物進入液壓泵.，防止懸浮于油液的氣泡進入系統。柱塞泵一般不要裝吸油過濾器，因其自吸能力差，所以會增加其吸油阻力，導緻吸油更困難。

②管路過濾器一般安裝在比較重要的元件上游，過濾精度要高于元件摩擦副配合間隙，伺服系統管路過濾器不要用旁路單向閥，濾芯耐壓力要高。

③回油過濾器耐壓低，在活塞桿較粗的系統，流過過濾器的流量要大于泵流量，選用過濾器流量要注意，過濾器流量要大于泵流量與油缸活塞前后腔面積比的乘積。

④過濾器流量的選擇：適當加大過濾器流量會延長過濾器壽命。

⑤過濾器精度的選擇：在選擇系統的主要過濾器，例如管路過濾器精度時，過濾器應該能夠清除液壓元件運動副動態油膜厚度的顆粒，因爲這種尺寸的顆粒一旦進入到 運動副的間隙內，將引起元件表面磨損，并使間隙增大，從而使尺寸較大的顆粒進入間隙，引趣進一步的磨損，造成嚴重磨損的“鏈?zhǔn)椒磻?yīng)”，快速導緻元件的失效。

與傳統的沖壓工藝相比，液壓成形工藝在減輕重量、減少零件數量和模具數量、提高剛度與強度、降低生産成本等方面具有明顯的技術和經濟優勢，在工業領域尤其是汽車工業中得到了越來越多的應用。 在汽車工業及航空、航天等領域，減輕結構質量以節約運行中的能量是人們長期追求的目標，也是先進制造技術發展的趨勢之一。液壓成形（hydroforming）就是爲實現結構輕量化的一種先進制造技術。 液壓成形也被稱爲“內高壓成形”，它的基本原理是以管材作爲坯料，在管材內部施加超高壓液體同時，對管坯的兩端施加軸向推力，進行補料。在兩種外力的共同作用下，管坯材料發生塑性變形，并最終與模具型腔內壁貼合，得到形狀與精度均符合技術要求的中空零件。

液壓動力部分選用回路圖方法標明，以標明異常功用元件之間的相互關系。液壓源含液壓泵、電動機和液壓輔佐元件；液壓控制部分含各種控制閥，其用于控制任務油液的流量、壓力和方向；執行部分含液壓缸或液壓馬達，其可按理論央求來選擇。

DSW-02-2B2
DSW-02-3C2
DSW-02-3C4
DSW-02-3C6
DSW-02-3C3
DSW-02-2D2
DSW-02-2B3B
DSW-03-2B2
DSW-03-3C2
DSW-03-3C3
DSW-03-3C4
DSW-03-3C5
DSW-03-3C6
DSW-03-2D2
