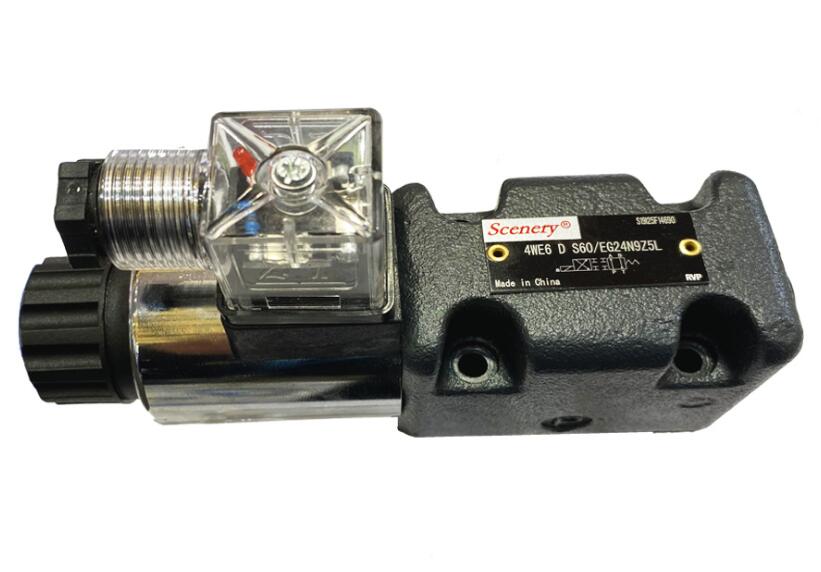

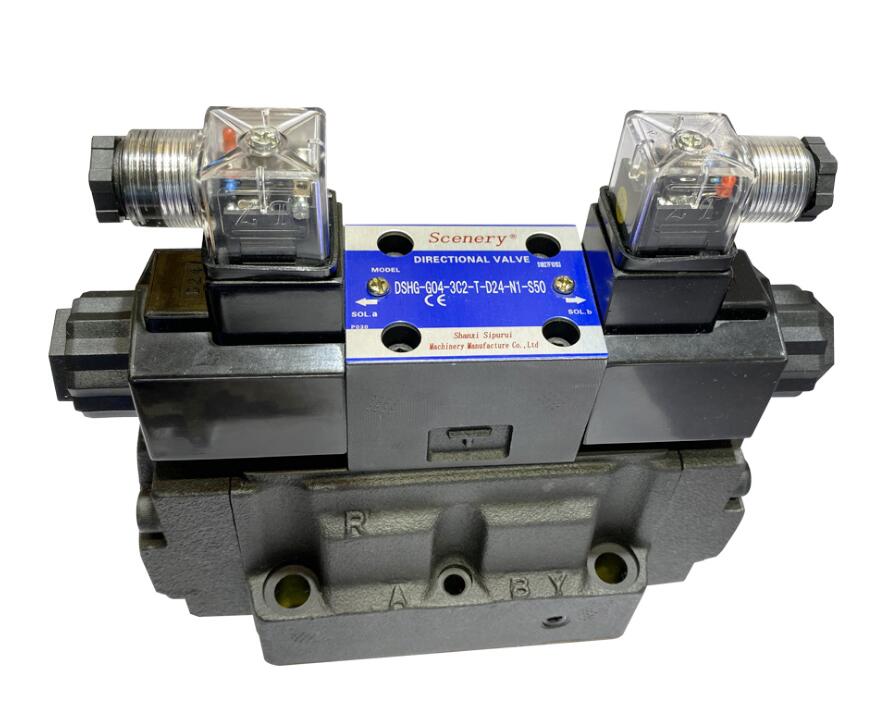

Scenery液壓閥4WE6GS60/EG24N9Z5L塞納瑞電磁換向閥

液壓油箱

液壓油箱的主要功用是儲存液壓油、散熱、沉淀污物和分離油液中滲入的空氣以及作爲安裝平臺等。油箱有開式和閉式之分，開式油箱上部開有通氣孔，使油面與大氣相通，用于一般的液壓系統。閉式油箱完全封閉，箱內充有壓縮氣體，用于水下、高空或?qū)ぷ鞣€(wěn)定性等有嚴格要求的場合。本文隻介紹應用廣泛的開式油箱。

一、油箱的結構

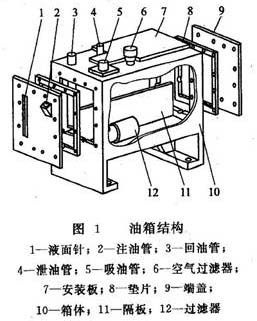

開式油箱的典型結構如圖1所示。隔闆11將吸油管5和回油管3、洩油管4隔開。頂部、側部及底部分別裝有空氣過濾器6、注油管2、液面針1以及過濾器12。安裝液壓泵及其驅動電動機的安裝闆7可固定在油箱的頂面上。油箱的箱體10通常用2.5～5mm鋼闆焊接而成。

二、油箱的設計

油箱屬于非標準件，在實際情況下常根據需要自行設計。油箱設計時主要考慮的因素有：油箱的容積、結構、散熱等問題。

1、油箱容積的估算

油箱的容積是油箱設計時需要確定的主要參數。  油箱體積大時散熱效果好，但用油多，成本高；油箱體積小時，占用空間少，成本降低，但散熱條件不足。在實際設計時，先可用經驗公式初步確定油箱的容積，然后再驗算油箱的熱平衡。當不設冷卻器，以自然環境冷卻時油箱的有效容積(爲油箱總?cè)莘e的80%)的估算經驗公式爲

         V=aq                                 (6-1)

式中  V——油箱的有效容積；

         q——液壓泵的總額定流量；

         a——經驗系數，對低壓系統a=2～4，對中壓系統a=5～7，對中、高壓或高壓大功率系統a=6～12。

2、設計時的注意事項

設計油箱結構時應注意以下幾點。

①液壓泵的吸油管上應安裝100～200目的網式濾油器，濾油器不允許露出油面，防止泵卷吸空氣産生噪聲。濾油器與箱底間的距離不小于20mm，離箱壁應不小于管徑的3倍，以便四周進油。

②吸油管路與回油管路之間的距離應盡量遠，分別安裝在油箱的兩端，以增加油液的循環距離，并使它有充分的時間沉淀污物，排出氣泡，同時，也有利于油液冷卻。爲此一般在油箱中設置隔闆，使油液曲折迂回流動，隔闆高度一般爲取油面高度的3/4。

③回油管在油面最低時仍能浸入油面以下，防止回油沖入油箱時攪動油面，混入氣泡?；赜凸艿亩瞬繎?yīng)切成45°角并面向最近的箱壁，以防止回油沖擊油箱底部的沉積物，管口與箱底、箱壁距離一般不小于管徑的3倍。

④中小型油箱的箱體常用3～4mm厚的鋼闆焊接而成，大型油箱的箱體則用角鋼焊成骨架后再焊上鋼闆。箱體的強度和剛度要能承受住裝在其上的元器件的重量、機器運轉時的轉矩及沖擊等，爲此，油箱頂部的鋼闆比側壁要厚些。爲了便于散熱、放油和搬運，油箱體底腳高度應爲150～200mm，箱體四周要有吊耳，箱體的底部應設置放油口，且底面最好向放油口傾斜，以利清洗和排除油污。

⑤液位計的窗口尺寸應滿足對最高、最低油位的觀察，且要裝在易于觀察的地方。液位計是標準件，可根據需要選用。

⑥爲防止油液污染，蓋闆及窗口各連接處均需加密封墊，各油管通過的孔都要加密封圈。通氣孔要裝空氣濾清器。

⑦油箱內壁應涂耐油防鏽涂料，以防生鏽。必要時，還應安裝溫度計和熱交換器，以保證油箱正常的工作溫度(15～65℃)。
