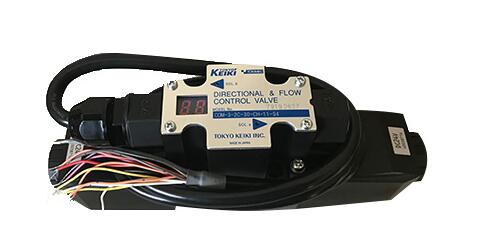

科姆尼卡閥 COM 系列　Directional and flow control valves“COMNICA”
●可以獨立設定無沖擊動作所必需的加速、減速時間。由于能方便地設定速度，所以可以實現以往的無沖擊閥很難做到的高速定位。
●為了能夠在沒有機械誤差的情況下設定所需條件，在換向閥上配有微處理器。通過觀察裝在閥上的數字顯示器，操作按鈕，便可
以簡單地進行有再現性的設定及調整。還可以提供與閥本體上設定功能相同的手持式設定器。
●設計結構緊湊而且堅固可靠、節省空間?？梢酝ㄟ^手動操作鈕在不通電時確認動作狀況，還做到節省布線，非常重視從安裝到維護的各個方面的簡便操作。
●可以和電磁換向閥一樣，與普通繼電器、PLC 等設備連接。
控制功能：AN 型（模擬輸入型），通過模擬電壓可以實時控制速度（流量）。還可以設定加速·減速的時間。
AN 型的 DC±10V 信號以外均為觸點信號。AN 型的模擬輸入電壓是以指令 0V 為基準的電壓值。指令 0V 與電源 0V 在內部進行連接。
COM-5-33C-70-AN-10科姆尼卡換向閥Tokyo Keiki東京計器 使用時的注意事項：
1.安裝方向：請?jiān)陂y芯軸處于水平狀態下進行安裝。
2.Ｔ端口：請不要在 T 端口產生 13.7MPa（外部泄油型時為 24.5MPa）以上的浪涌沖擊壓力。另外，請始終保持閥內充滿液壓油。
3.信號線：未使用的信號線請務必進行絕緣處理，以防止發生短路。
4.電線規格：需要延長科姆尼卡閥的引線時，請使用滿足下述線徑要求的耐油及耐熱的電纜。
電源（24V 及 0V），AWG18 或 0.75mm2 以上
觸點信號及模擬輸入，AWG22 或 0.3mm2 以上
5.觸點輸入輸出電流，觸點信號輸入時，在 PLC、繼電器等的觸點上會有下述電流通過，請?jiān)谑褂脮r(shí)注意外部設備的電流限制條件。觸點電流（A）≈（觸點輸入電壓 -1）/15000動作許可輸出（只限于 CH 型）的*大負載電流為 50mA，所以
請注意 PLC、繼電器等的負載。特別是在直接連接 LED 等時，請?jiān)趧?dòng)作許可輸出+及動作許可輸出-之間串接電阻以限制電流。*小適用負載（Ω）≈（負載電壓 -1.2）/0.05
6.手動操作：按下手動操作鈕可以切換為手動操作，但由于油箱的背壓增高會
使操作力增大，請予以注意。
7. 防水·防塵：內置控制功能型的防水·防塵等級為 IP45，如果有水直射時請另行設置防護。為保證防水·防塵性能，請?jiān)谡{(diào)整后將銘牌與墊圈用自攻螺釘固定。緊固扭矩：0.34 ～ 0.53N·m
8.與先導單向閥結合使用時，可能會發生抖動現象。此時，請使用外部泄油型的先導單向閥。
9. 磁場干擾：根據磁場環境的變化會有控制流量增減的現象。如右圖所示的配置中，在科姆尼卡閥的電磁鐵 a 處進行流量調整時，附近的電磁換向閥發生勵磁后，會出現表中所示的控制流量增減。因此，在
科姆尼卡閥的周圍同時使用電磁換向閥時請予以注意。
