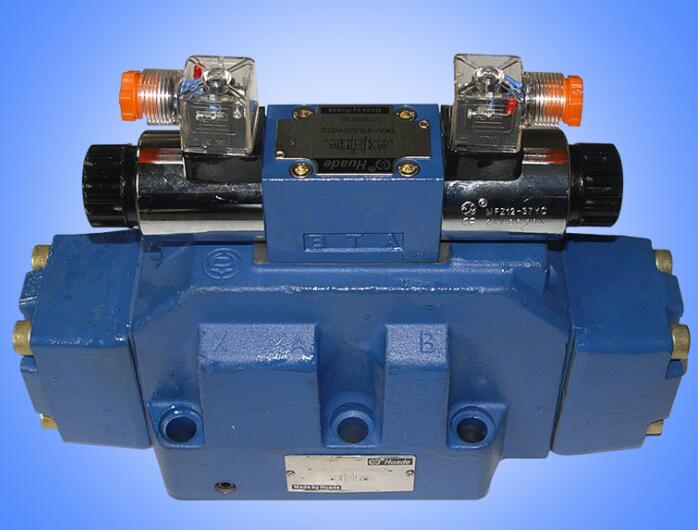

WEH型電液換向閥是電磁閥作為先導控制的滑閥式換向閥，用于控制液流的通斷和流動方向。

• 電液換向滑閥
• 板式連接
• 直流（G24）或交流（W220-50)濕式電磁鐵任選
• 帶（N）或不帶故障檢查按扭
• 單獨電器連接（Z4或Z5L）/集中電器連接（DL）
• 彈簧對中或彈簧復位，或主控制滑閥的液壓對中或液壓復位到初始位置
• 先導節流調節器
• 主控制閥芯的行程限位（10/11）
• 在主閥的P口上，有先導壓力插裝件
• 當控制壓力超過25MPa時減壓閥降低先導壓力
• 插裝節流孔降低對先導閥供油

    該閥主要由主閥體(1)、主閥芯(2)、一個或兩個復位彈簧(3)和帶單個或雙電磁鐵的先導閥(4)組成。
    主閥芯(之)借助于彈簧力或液壓力保持中間位置或起始位置。先導閥可選擇濕式直流或交流電磁鐵(5)，用先導閥的控制油使主閥芯(2)移動。控制油的輸入與輸出可選用內控或外控，共有四種形式。

彈簧對中的三位四通換向閥WEH…型：

主閥芯(2)是靠兩個彈簧(3)保持在中間位置，兩彈簧腔(6)與先導閥T腔相通(無背壓)，控制油從通道(7)進入到導閥(4)中。當先導閥電磁鐵通電后，導閥換向，控制油作用在主閥芯(2)兩端面的任一端面上，推動主閥芯移動，使各油口按滑閥機能接通，從而改變液流的流動方向。
    當電磁鐵斷電后，導閥芯先回到初始位置(脈；中式閥除外)，兩彈簧腔(6)通過導閥T腔與油箱相通，在彈簧力的作用下，主閥芯回到中間位置。彈簧腔內的油經導閥通過外排口Y或內部通道下排出。

液壓對中的三位四通換向閥(WEH…H…型)

undefined


    在這種結構中，壓力油作用在主閥芯(2)的兩個端面上，由主閥體內的定位套(11)使主閥芯定位，保持在中間位置上。
    當電磁鐵通電時，主閥芯一端卸荷，則主閥芯移動使相應的油口接通。此時卸荷端的控制油經導閥進入Y通道排出。

二位四通換向閥有四種不同的結構：
1．4WEH…/…型：
    這種形式的先導閥和主閥上各有一個復位彈簧，靠彈簧力來復位。
2． 4WEH…H…/…型：
    這種形式的先導閥有一個復位彈簧，使導閥的閥芯處在初始位置上，主閥芯是通過壓力油的作用保持在初始位置上。
3．4WEH…H…/O…型：
    這種閥的先導閥有兩個電磁鐵，在導閥和主閥里均沒有復位彈簧，這樣就分別用電磁鐵和壓力油使先導閥芯和主閥芯換向。因此就要有一個電磁鐵處于工作狀態下。
4．4WEH…H…/OF…型：
    這種閥的導閥有兩個電磁鐵和定位器，可使導閥芯停留在某個工作位置上(脈沖式閥)。
    主閥上沒有定位器，在壓力油的作用下移動到相應的工作位置上。
